储罐氮封阀丨氮封装置的合理安装

氮封装置（氮封阀）概述：

     氮封装置（氮封阀）常规情况是由供氮阀、泄氮阀和呼吸阀三大部份组成。

     当罐内压力升高（进物料时、液位上升）超过供氮阀设定值时，供氮阀关闭，到达泄氮阀设定压力时泄氮阀打开，将罐内多余压力快速泄放。在储罐内压力降低时，泄氮阀处于关闭状态，供氮阀打开，向罐内注入氮气并保证储罐处于微正压的状态。供氮阀氮气源压力保持在0.2~0.8MPa之间的一个固定值，现场压力较高时，可在供氮阀前安装一台自力式调压阀将压力减至0.2~0.8MPa之间，以提高可靠性和使用效果。

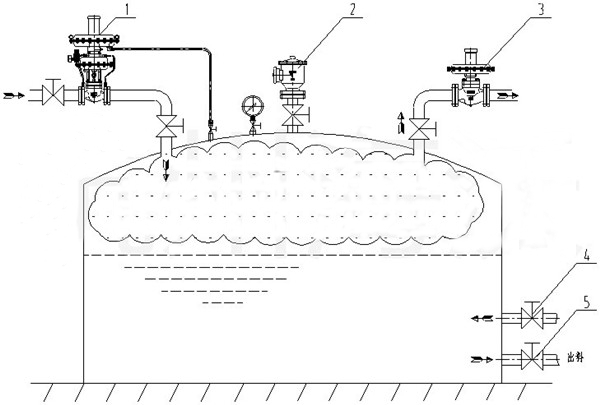

氮封装置（氮封阀）正确安装示意图：

                  1、供氮阀   2、呼吸阀   3、泄氮阀   4、进料阀    5、出料阀

如上图所示，1、供氮阀的阀后取压管应取压在储罐顶部，并在附近加装压力表；以使储罐内的压力准确的反应到供氮阀上膜腔中，使供氮阀准确及时动作；尽量避免将取压点取在阀后管道上，因为储罐的压力与管道内的压力不一致导致的供氮阀动作时延，动作不稳定；
